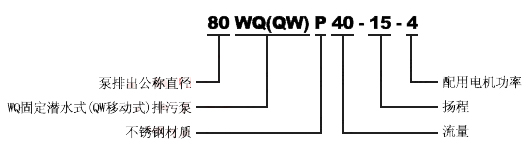

QW、WQ潜水式排污泵-型号意义

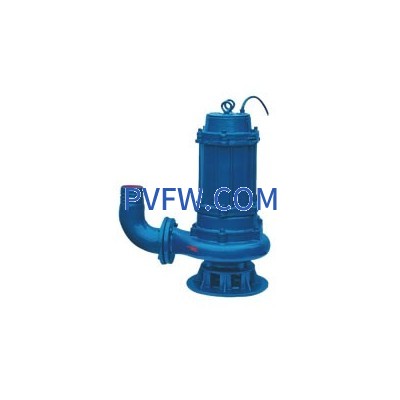

QW、WQ潜水式排污泵-产品简介

WQ(QW)系列潜水式无堵塞排污泵在引进联邦德国ABS制泵公司先进技术的基础上,在经我公司科研人员的共同努力下,同时广泛征求国内水泵专家的意见,并经过多次改良而研制成功的,经测试各顶性能指标均这到国外同类产国的先进水平。

流量:7～24OOm3/h,扬程:7～60m等,根据使用介质,安装方式不同设计制造成同性能参数的WL、YW、GW系列产品。

QW、WQ潜水式排污泵-产品特点

1.采用独特的单片或双叶片时轮结构,大大提高了活物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒

2.机械密封采用新型硬质耐腐的软化钨材料,可使泵安全连续运行8000小时以上。

3.整体结构紧凑、体积小、噪声低、节能效果显著,检修方便,无需建泵房,灌入水中即可工作,大大减少工程造价

4.该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。

5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电、过载及超温等进行自动保护,提高了产品的安全性与可靠性。

6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。

7.WQ系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。

8.能够在全扬程内使用,而保证电机不会过载。

9.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。

QW、WQ潜水式排污泵-产品用途

适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。

QW、WQ潜水式排污泵-使用条件

1、介质温度不超过60℃；介质重度为1~1.3kg/dm3。

2、无内自流循环冷却系统的泵，电机部分露出液面不起过1/3。

3、铸铁材质的使用范围这PH5~9。

4、1Cr18Ni9Ti不锈钢材质中便于是般腐蚀性介质。

5、使用环境海拔高度不超过1000米，超过时应在订货时提出，以便为您提供更可靠的产品。

注：用户如有特殊的温度、介质要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品

NO.	型号	流量 (m³/h)	H (m)	N (r/min)	P (kw)	η (%)
1	80QW60-13-4	15	7	2860	0.75	32.8
2	100QW70-10-4	10	10	2860	0.75	31.3
3	100QW80-8-4	7	15	2860	1.1	26.2
4	100QW100-7-4	15	10	2860	1.1	33.8
5	50QW25-30-5.5	10	12	2860	1.1	30.2
6	50QW15-32-5.5	10	15	2860	1.5	30.1
7	50QW35-22-5.5	25	10	2860	1.5	37.1
8	65QW45-20-5.5	20	10	2860	1.5	36.4
9	65QW35-25-5.5	18	12	2860	1.5	36
10	80QW45-17-5.5	15	15	2860	1.5	33.6
11	80QW45-20-5.5	10	20	2860	2.2	29.5
12	80QW50-18-5.5	20	15	2860	2.2	37.4
13	100QW80-12-5.5	25	12	2860	2.2	38.1
14	100QW100-10-5.5	42	9	2860	2.2	39.7
15	100QW120-8-5.5	30	10	2860	2.2	38.9
16	65QW30-30-7.5	25	15	2860	2.2	38.1
17	65QW45-25-7.5	40	7	2860	2.2	37.9
18	80QW50-22-7.5	35	10	2860	2.2	39.6
19	100QW60-20-7.5	15	22	2860	3	32.9
20	100QW70-18-7.5	18	20	2860	3	35
21	100QW120-10-7.5	25	15	2860	3	39.4
22	100QW100-15-7.5	35	15	2860	3	40.9
23	150QW140-10-7.5	40	12	2860	3	41.5
24	150QW180-7-7.5	30	16	2860	3	40.2
25	100QW50-35-11	43	13	2860	3	41.5
26	100QW40-36-11	35	15	2860	3	40.9
27	100QW70-22-11	50	10	2860	3	41.5
28	100QW100-15-11	70	7	2860	3	39.2
29	100QW100-22-11	15	28	2860	4	32.6
30	150QW150-10-11	25	22	2860	4	37.7
31	150QW220-7-11	22	25	2860	4	35.5
32	200QW360-6-11	30	18	2860	4	40.7
33	200QW300-7-11	35	20	2860	4	41.5
34	100QW87-28-15	40	15	2860	4	42
35	100QW70-28-15	45	12	2860	4	42.6
36	100QW140-18-15	50	15	2860	4	42.8
37	100QW100-22-15	60	13	2860	4	43.6
38	100QW100-28-15	70	10	2860	4	41.4
39	150QW200-10-15	80	8	2860	4	40.5
40	150QW150-15-15	100	7	2860	4	40.9
41	150QW200-14-15	25	30	2860	5.5	36.2
42	150QW180-20-18.5	15	32	2860	5.5	33.2
43	150QW150-22-18.5	35	22	2860	5.5	42.5
44	150QW70-40-18.5	45	20	2860	5.5	43.7
45	200QW300-10-18.5	35	25	2860	5.5	41.5
46	200QW250-15-18.5	45	17	2860	5.5	43.7
47	200QW250-17-18.5	45	20	2860	5.5	43.7
48	250QW400-6-18.5	50	18	2860	5.5	43.9
49	150QW150-22-22	80	12	2860	5.5	44
50	150QW200-22-22	100	10	2860	5.5	42.6
51	200QW400-10-22	120	8	2860	5.5	42.9
52	250QW600-7-22	30	30	2860	7.5	38.2
53	250QW720-6-22	45	25	2860	7.5	44.3
54	250QW500-10-22	50	22	1450	7.5	39.5
55	150QW100-40-30	60	20	1450	7.5	41.5
56	150QW200-30-30	70	18	1450	7.5	43.7
57	200QW250-22-30	120	10	1450	7.5	48.9
58	200QW350-20-30	100	15	1450	7.5	47.9
59	200QW360-15-30	140	10	1450	7.5	49.7
60	150QW140-41-37	180	7	1450	7.5	47.8
61	250QW700-11-37	50	35	1450	11	39
62	250QW900-8-37	40	36	1450	11	38
63	200QW250-35-45	70	22	1450	11	42.5
64	200QW400-24-45	100	15	1450	11	48.2
65	250QW600-15-45	100	22	1450	11	46.3
66	350QW900-10-45	150	10	1450	11	50.2
67	350QW900-14-45	220	7	1450	11	47.6
68	350QW1100-10-55	360	6	1450	11	49
69	350QW800-15-55	300	7	1450	11	48.8
70	200QW400-30-55	87	18	1450	15	47.6
71	250QW600-20-55	70	28	1450	15	41.5
72	200QW250-40-55	140	18	1450	15	50.6
73	150QW200-60-55	100	22	1450	15	46.9
74	200QW350-40-75	100	28	1450	15	44.7
75	250QW700-22-75	200	10	1450	15	51.4
76	250QW600-25-75	150	15	1450	15	50.8
77	350QW1300-10-75	200	14	1450	15	52.2
78	350QW1000-15-75	180	20	1450	18.5	52.8
79	400QW1500-10-75	150	22	1450	18.5	51.4
80	250QW650-30-90	70	40	1450	18.5	41.5
81	400QW1200-18-90	300	10	1450	18.5	51.2
82	400QW1500-15-90	250	15	1450	18.5	53.8
83	200QW480-37-110	250	17	1450	18.5	53.8
84	250QW700-33-110	400	6	1450	18.5	50.6
85	300QW950-24-110	150	22	980	22	8
86	450QW2500-10-110	200	22	980	22	50.4
87	200QW500-54-132	400	10	980	22	55.9
88	300QW800-35-132	600	7	980	22	53.6
89	350QW1085-28-132	720	6	980	22	54.1
90	400QW2000-15-132	500	10	980	22	55.8
91	200QW650-52-160	100	40	980	30	43.7
92	350QW1000-36-160	200	30	980	30	48.8
93	400QW1500-26-160	250	22	980	30	54
94	400QW1700-22-160	350	20	980	30	56.5
95	500QW2600-15-160	360	15	980	30	56.6
96	500QW3600-10-160	140	41	980	37	46.3
97	400QW1800-22-185	700	11	980	37	57.2
98	600QW3500-12-185	900	8	980	37	56.4
99	400QW1700-30-200	250	35	980	45	50.2
100	600QW3000-16-200	400	24	980	45	57.7
101	350QW1000-40-220	600	15	980	45	59.5
102	500QW2400-22-220	900	10	980	45	57
103	350QW1500-35-250	900	14	980	45	58.9
104	400QW1800-32-250	1100	10	980	55	57.3
105	500QW2650-24-250	800	15	980	55	60
106	600QW3750-17-250	400	30	980	55	56.8
107	600QW3000-24-280	600	20	980	55	59.5
108	400QW1600-50-315	250	40	980	55	49.5
109	400QW2000-35-315	200	60	980	55	47.7
110	600QW5000-15-315	350	40	980	75	53
111	50QW(E)18-15-1.5	700	22	980	75	60.8
112	50QW(E)25-10-1.5	600	25	980	75	59.9
113	50QW(E)15-22-2.2	1300	10	980	75	58
114	50QW(E)42-9-2.2	1000	15	980	75	59.7
115	50QW(E)25-15-3	1500	10	980	75	59.1
116	80QW(E)50-10-3	650	30	980	90	58.7
117	100QW(E)70-7-3	1200	18	980	90	61.2
118	50QW(E)24-20-4	1500	15	980	90	60.3
119	50QW(E)40-15-4	480	37	980	110	57.6
120	80QW(E)60-13-4	700	33	980	110	61.8
121	100QW(E)70-10-4	950	24	980	110	63
122	100QW(E)100-7-4	2500	10	980	110	61.1
123	50QW(E)25-30-5.5	500	54	980	132	55.5
124	100QW(E)30-22-5.5	800	35	980	132	62.5
125	100QW(E)65-15-5.5	1085	28	980	132	63.8
126	100QW(E)120-10-5.5	2000	15	980	132	61.9
127	150QW(E)140-7-5.5	650	52	980	160	58.3
128	50QW(E)30-30-7.5	1000	36	980	160	63.7
129	100QW(E)50-22-7.5	1500	26	740	160	64.9
130	150QW(E)210-7-7.5	1700	22	980	160	63.8
131	100QW(E)50-35-11	2600	15	980	160	62.9
132	100QW(E)70-22-11	3600	10	980	160	61.9
133	150QW(E)100-15-11	1800	22	980	185	64.2
134	200QW(E)360-6-11	3500	12	980	185	62.6
135	100QW(E)87-28-15	1700	30	980	220	66
136	100QW(E)100-22-15	3000	16	980	220	63.8
137	150QW(E)140-18-15	1000	40	980	220	63.8
138	150QW(E)150-15-15	2400	22	980	220	63.8
139	150QW(E)200-10-15	1500	35	980	250	66.1
140	200QW(E)400-7-15	1800	32	980	250	67.1
141	150QW(E)70-40-18.5	2650	24	980	250	64.6
142	200QW(E)250-15-18.5	3750	17	980	250	65
143	200QW(E)300-10-18.5	3000	24	980	280	65.7
144	150QW(E)150-22-22	1600	50	980	315	67.1
145	150QW(E)130-30-22	2000	35	980	315	63.2
146	250QW(E)600-7-22	5000	15	980	315	66.6
